Musk 自建 Terafab 晶片王國：Intel 14A 加持，1TW 藍圖有幾實際？
首期預算 168 億美元，完整供應鏈同 1 億平方呎廠區仍有大量細節未定
Tesla 同 SpaceX 正式公布 Terafab 首期計劃，選址喺德州 Grimes County，預計投入約 168 億美元。成個構想由晶片設計、光罩、晶圓生產一路包到記憶體、先進封裝同系統整合，最終服務 Tesla Optimus、Cybercab 同 SpaceX 提出嘅太空 AI 運算系統。聽落好似另一座超大型晶片廠，但 Musk 想做嘅範圍，其實接近一條完整半導體供應鏈。
點解 Musk 想自己搞晶片
Tesla、SpaceX 同 xAI 用緊愈來愈多自家 AI 晶片，而先進邏輯製程、HBM、封裝產能同基板都掌握喺少數供應商手上。就算有錢落單，交貨時間、產能分配同設計修改速度仍然由供應商話事。將部分生產搬入自己體系，可以縮短設計同製造之間嘅來回時間，亦減低新產品同其他 AI 公司爭產能嘅風險。以 Musk 同時控制車、機械人、火箭同 AI 公司嘅情況，呢個盤算其實講得通。
不過，自建供應鏈唔代表可以擺脫外部廠商。EUV 曝光機仍然要靠 ASML，蝕刻、薄膜沉積、量測設備亦有各自嘅專門供應商；HBM 生產同堆疊仲牽涉多年製程經驗。Musk 可以控制廠房同訂單優先次序，但製造設備、材料、IP 同人才依然要喺全球半導體體系入面搶。
圖片：Terafab
168 億、550 億同 1,190 億美元係三個口徑
SpaceX 今次話首期「估計要」投入約 168 億美元，呢句係項目預算，未有資料顯示全數資金已經簽約或到位。較早交畀德州審計長嘅 JETI 稅務優惠申請，則將項目寫成最多四期、合共 550 億至 1,190 億美元，長遠擴建仲可能再高。文件亦講明，每一期完成後，申請方先決定係咪繼續下一期。
所以三個數字冇必要互相矛盾：168 億美元指今次公布嘅首階段估算，550 億至 1,190 億美元係稅務申請採用嘅多期投資範圍。JETI 文件本身係申請稅務優惠，唔等於批出補貼，仲唔等於四期廠房、機器同產能已經落實。現階段可以確認嘅係選址、公司公布嘅首期方向，同已提交嘅多份申請文件。
邏輯、記憶體、封裝放埋一齊有咩用
一般 AI 加速器會經過幾套供應鏈：邏輯 die 喺先進製程廠生產，HBM 由記憶體廠供應，跟住送到另一個地方封裝同測試。Terafab 想將呢幾段集中喺同一個園區，設計改動、良率分析同封裝驗證理論上可以快好多。對 Optimus 或 Cybercab 呢類要一路修改硬件同軟件嘅產品，縮短一次迭代所花嘅時間，價值可能高過單純壓低每粒晶片成本。
難度亦正正喺呢度。先進邏輯、DRAM／HBM 同封裝用嘅設備、製程控制同人才唔相同，同一個園區只係縮短運送距離，唔會自動解決良率。德州申請文件寫到光罩、晶圓、封裝、發電同太空運算測試都會集中處理，實際執行已經跨越幾個成熟產業，任何一段追唔上，成條鏈都發揮唔到原先預想嘅速度。
Intel 14A 係合作方向，量產安排仲未公開
Tom’s Hardware 指首期預計採用 Intel 14A，Intel 亦已確認同 SpaceX、Tesla、xAI 合作支援 Terafab。不過 Intel 自己喺 2026 年首季業績資料用嘅字眼係探索點樣重新設計晶片製造流程，冇交代會授權製程、派工程團隊營運新廠，抑或由 Intel 現有廠房先代工。現有公開資料未足以判斷 Intel 喺 Terafab 入面會去到幾深。
14A 本身亦仲喺客戶評估階段。Intel 話早期設計承諾預計由 2026 年下半年至 2027 年上半年陸續出現，同時聲稱同期成熟度、良率同效能進度好過上一代 18A。呢啲算係正面訊號，但 Terafab 要用 14A 大量出貨，仲要過廠房、設備、製程移植、試產同提升良率幾關，暫時亦冇正式量產日期。
1 億平方呎唔等於 1 億平方呎無塵室

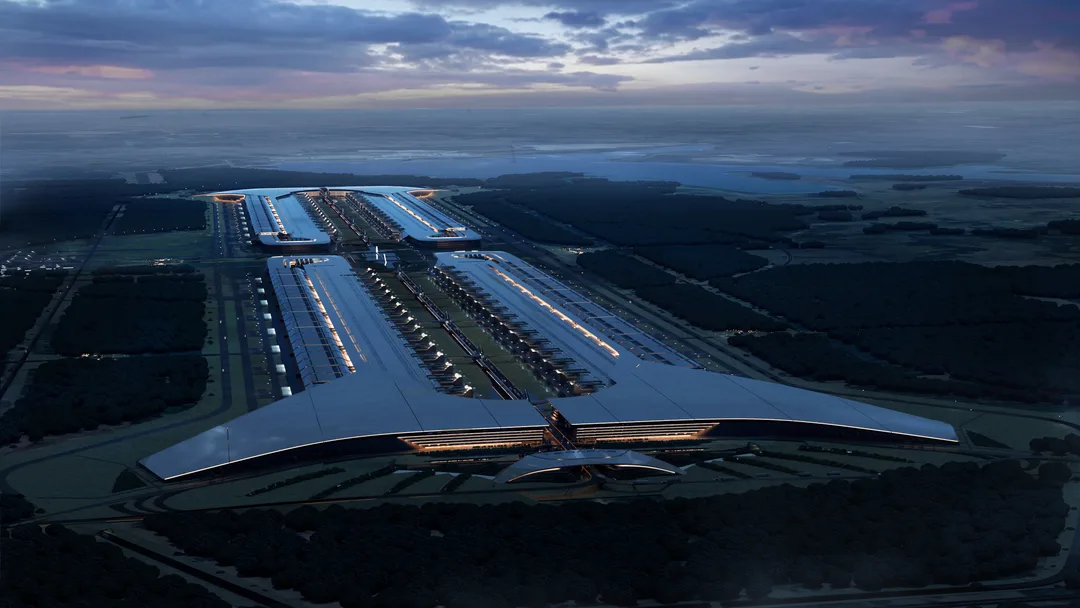

Terafab 官方網站將完整廠區標成 1 億平方呎，即約 929 萬平方米，官方概念圖就畫出四組大型建築。呢個數遠大過現有晶片園區；Tom’s Hardware 以 Samsung 平澤園區作比較，後者總佔地約 289 萬平方米。不過官方用詞係 manufacturing space，當中可以包括多層廠房、封裝、測試、倉庫、機電、水處理同支援設施，唔可以直接理解成同等面積嘅無塵室。
廠房夠大亦只係起點。先進晶片廠要穩定電力、大量超純水、化學品處理、氣體供應同熟練工程師。公司話會由 Gibbons Creek Reservoir 取水，另設污水處理、循環用水同節水設施，但用電量、實際取水量、各期無塵室面積、每月晶圓投片量同預計良率都未公開。冇呢幾組數字，1 億平方呎暫時比較似園區上限，唔係可以換算成晶片產量嘅資料。
1TW 仲係需求預測，唔係現成訂單
Tesla 同 SpaceX 預測兩家公司每年晶片需求會超過 1TW 運算能力，Terafab 官方亦以 1TW／年做長遠產出目標。不過公司冇講幾時去到呢個水平，亦冇交代「1TW 運算能力」點樣換算成晶圓、晶片數目或已部署系統。將功耗、年產硬件能力同實際運算量混埋用，好容易令人誤以為呢係一個同晶圓月產量一樣清楚嘅指標。
Terafab 值得留意，係因為佢反映 AI 公司開始將控制產能睇得同設計晶片一樣重要。對 Intel Foundry 嚟講，呢個項目亦可能成為展示 14A 同先進封裝能力嘅大型合作。不過下一步要睇嘅資料好實際：首期融資、設備訂單、14A 試產時間、晶圓投片量，同電力及用水批核。呢幾項有實數，先可以判斷 Terafab 會成為真正產能，定係停留喺一幅極大型概念圖。
參考來源
- Tom's Hardware — Elon Musk's massive Terafab chip-making facility starts to take shape — 100 million square feet of manufacturing space and $16.8B initial capital investment — original report
- SpaceX：Breaking Ground on Terafab in Texas — SpaceX 官方公布 Grimes County 選址、首期投資估算、職位同水資源安排。
- Terafab 官方網站 — 核對邏輯晶片、記憶體、先進封裝整合，以及 1TW／年同 1 億平方呎官方口徑。
- Texas Comptroller：Terafab JETI 補充申請文件 — 正式申請文件，列出最多四期、八份申請、550 億至 1,190 億美元範圍，同每期完成後再決定擴建。
- Intel 2026 年首季業績會資料 — Intel 官方確認 Terafab 合作，亦交代 14A 客戶評估、設計承諾時程同現階段成熟度。
- Intel Foundry Direct Connect 2025 — Intel 官方 14A 技術背景，包括早期 PDK、測試晶片意向同美國研發及生產安排。
本文根據原文及公開資料整理；資料有出入時，以原文及官方資料為準。
