Fab2 想量產小型晶圓廠，AI 晶片 startup 真係有得快啲流片？

改名背後想做咩

TechNews 科技新報報道，由 Jim Keller 同 Sam Zeloof 創辦嘅 Atomic Semi 改名做 Fab2，營運重心由加州轉去德州，官網主打「fab fab」：先自製泵、閥、sensor、真空腔室、光刻工具同控制軟件，再砌成細晶圓廠，最後連細 fab 本身都想用工廠方式複製。呢個講法好大膽，不過唔好即刻讀成「下一間 TSMC」。佢攻嘅位，暫時似係晶片研發同小批量試產。

圖片：Fab2

點解同 AI 晶片有關

AI 硬件貴，唔只貴喺 GPU、HBM 同先進封裝，亦貴喺每次 tape-out 嘅時間成本。細公司想試一粒加速器、影像 sensor、電源管理或者特殊 analogue 電路，等 PDK、mask、foundry slot 同封裝配套，往往一拖就幾個月。Fab2 如果真係可以畀團隊用細一截、簡化過嘅製程，更快試到 silicon，設計節奏就會似軟件多啲：錯得快，改得快，唔使每次都用天價入場券。

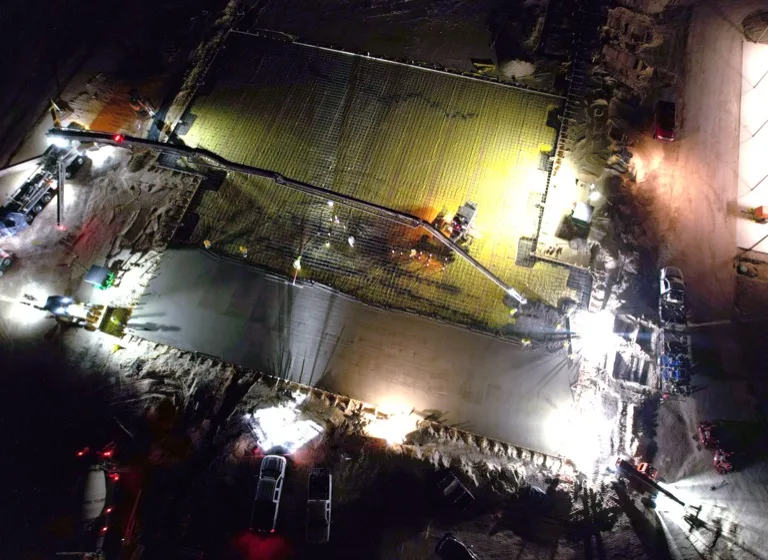

圖片：Fab2

小 fab 贏喺快，但輸喺量

Tom’s Hardware 提到，Fab2 呢類做法用電子束光刻直接寫圖案，彈性高，不過吞吐量慢過傳統用 mask 曝光嘅 300mm 晶圓線好多。講白啲，一條巨型產線一次處理成片晶圓；Fab2 想快起嚟嘅位置係細 die 原型，成百萬粒商用晶片出貨仍然要靠成熟產線。良率、重複性、製程庫、量測、可靠性認證，樣樣都要磨；硬件 startup 可以快啲試，唔代表可以即刻賣畀手機或者 data center 用。

Jim Keller 同 Sam Zeloof 呢個組合有意思

Keller 出名係因為做過 AMD、Apple、Tesla、Intel 等晶片項目，佢知大公司 CPU、AI accelerator 點同 foundry 合作；Zeloof 另一邊就由 garage fab 起家，IEEE Spectrum 早年寫過佢 17 歲已經喺屋企做簡單 IC，之後自己 blog 又記錄過 10 微米 polysilicon gate 嘅 Z2。Fab2 值得睇，原因係佢唔淨係講「平價晶片」；佢想做工具、寫設計軟件、跑製程三件事綁埋一齊。

對 TSMC 嘅影響要睇清楚

TSMC 模式強喺先進製程、良率、客戶信任同超大量交付。Fab2 官網而家列出 12 萬平方呎 Austin chip fab、3 萬平方呎 Lockhart fab fab，同 2.5 萬平方呎 San Francisco garage fab，規模同打法都好唔同。TSMC 2025 年官方新聞稿講，美國投資計劃去到 1,650 億美元，嗰種係國家級供應鏈工程。Fab2 成功嘅話，會先改研發鏈，短期內未到搶走先進 GPU 量產。

下一步睇咩

下一步可以睇三樣嘢：Fab2 會唔會公開可用製程、die size、設計規則同良率範圍；Studio 同 fab 之間係咪真係做到設計完就排入機台；再加上有冇第三方客戶拎到可量產規格嘅 silicon。香港或者大灣區做硬件、IoT、edge AI 嘅團隊可以留意，但唔使當佢係救命捷徑。細 fab 有用，前提係佢交得出穩定、可重複、可報價嘅結果。

參考來源

• TechNews 科技新報 — 不做晶片、改「量產晶圓廠」，Jim Keller 的 Fab2 要顛覆台積電製造模式 — original report
• Fab2 官方網站 — 核對 Fab2 自己講嘅 fab fab、Studio 同三個場地資料。
• Tom's Hardware Fab2 報道 — 補 rebrand、德州遷移、吞吐量限制同技術脈絡。
• Berkeley BWRC Atomic Semi 活動頁 — 核對 Atomic Semi 早前細 fab 同快 turn-around 方向。
• IEEE Spectrum Sam Zeloof profile — 補 Sam Zeloof garage fab 早期背景。
• Sam Zeloof：Second IC — 核對 Z2 晶片製程同 transistor 數。
• TSMC 美國投資新聞稿 — 提供 TSMC 超大投資規模背景。

本文根據原文及公開資料整理；資料有出入時，以原文及官方資料為準。
