NVMe SSD 跑分得一半？先查清 PCIe x4 同主機板分線
用兩款免費工具查連線，再睇說明書搵出插槽限制
XDA Developers 提醒，高階 NVMe SSD 插落機之後，可能只行到預期頻寬一半。不過原文所講「數以千計砌機用家」冇附數據，亦唔代表每塊主機板都有問題。真正值得跟進嘅位，係 M.2 插槽外形一樣，實際提供嘅 PCIe 代數同 lane 數量可以完全唔同。買咗 Gen 5 x4 SSD，插落只支援 Gen 4 x4 或 Gen 4 x2 嘅位置，系統照樣正常開機，Windows 通常亦唔會彈警告。
先睇連線，唔好一見低分就拆 SSD
Windows 用家可以先開 CrystalDiskInfo，揀中目標 SSD，再睇「Transfer Mode」。官方文件指呢欄用「現時模式｜支援模式」顯示，例如左邊係 PCIe 4.0 x2、右邊係 PCIe 4.0 x4，就代表隻碟本身支援 x4，但現有連線得 x2。留意 CrystalDiskInfo 同 CrystalDiskMark 係兩款軟件：前者睇硬件資料，後者先係跑速度，唔好撈亂。
想睇得仔細啲，可以喺 HWiNFO 展開 Bus，搵到 NVMe controller 或佢上層嘅 PCI Express port，對照 Current Link Speed、Maximum Link Speed、Current Link Width 同 Maximum Link Width。最大值係裝置或者 port 報上嚟嘅能力，現時值先係當刻協商結果。PCIe 連線速度可能因省電狀態暫時降低，所以見到 generation 跌咗，最好一邊讀取檔案一邊再睇；但如果寬度長期係 x2，而最大值係 x4，就值得查主機板限制。

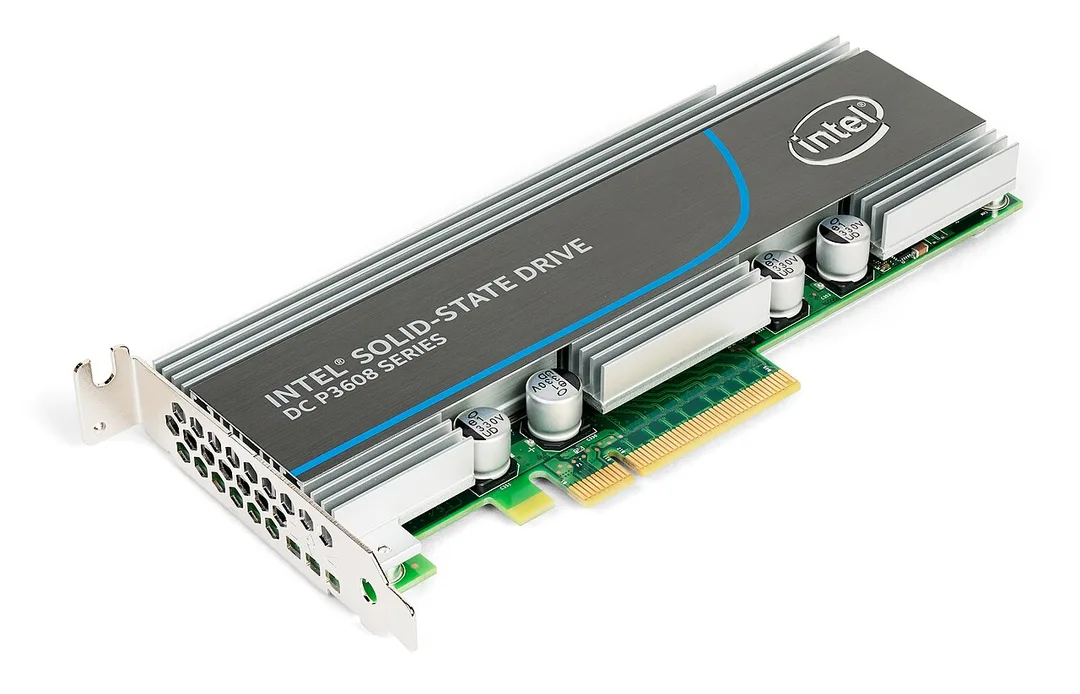

圖片：Wikimedia Commons — Dmitry Nosachev（CC BY-SA 4.0）
說明書嗰張表，解釋原因好過淨睇跑分
跟住去主機板官網下載完全相同型號同 revision 嘅說明書，搜尋 M.2、lane、bandwidth、shared、PCIe configuration 同 SATA。重點係每個 M.2 slot 由 CPU 定晶片組接駁、最高支援邊代 PCIe、係 x4 定 x2，同埋插咗其他裝置之後會點分頻寬。CPU 型號亦有影響，同一塊板配唔同系列處理器，個別 M.2 slot 可能降代，甚至用唔到。
MSI MAG X870 TOMAHAWK WIFI 就係好清楚嘅例子：官方說明書寫明 M2_3 最高只行 PCIe 4.0 x2；M2_2 同後置 USB4 共用 PCIe 5.0 x4，兩邊同時用會各自行 x2。BIOS 可以畀 M2_2 改行 x4，但代價係停用兩個 40Gbps USB-C port。另一啲板會由顯示卡插槽抽 lane，令 GPU 由 x16 變 x8，或者停用某幾個 SATA port。唔同型號嘅分線方法差好遠，網上見到人哋改邊項設定，唔代表你塊板都啱用。
換 slot 或改 BIOS，先計清楚交換咗啲咩
如果說明書顯示另一個 M.2 slot 有獨立 x4 連線，關機、斷電後換位通常最直接；裝有散熱片就要重新處理導熱墊位置。BIOS 入面若有 PCIe lane configuration、bifurcation 或 M.2 bandwidth 選項，改之前記低原有設定，再查清楚會唔會犧牲 GPU lanes、USB4、擴充卡插槽或 SATA。改完返 Windows 重看 link width，最後先跑 CrystalDiskMark，測試期間亦要留意 SSD 溫度，避免將過熱降速誤當成 lane 問題。
XDA 建議用循序讀取成績對照廠方標稱值，方向合理，但標稱速度通常建基於指定容量、測試平台同條件，實際成績低少少好常見。Gen 5 x4 變成 Gen 5 x2，理論介面頻寬確實大約減半；不過開機、開 app 同多數遊戲載入仲會受細檔案隨機存取、延遲、CPU 解壓、軟件工作量同快取影響，循序跑分減半唔等於日常每個動作都慢一半。大檔案搬運、影片素材暫存同其他長時間讀寫工作，先較容易見到明顯差距。
準備買高階 SSD，先查主機板每個 M.2 slot 嘅代數、寬度同分線表，亦要計埋現有 GPU、USB4 裝置同 SATA 硬碟。若果部機最終只可以提供 Gen 4 x2，畀多一截錢買旗艦 Gen 5 型號，除非係預咗日後升級，否則現有平台根本發揮唔到佢嘅效能。
參考來源
- XDA Developers — Your flagship SSD might be running at half speed, and your motherboard manual knows why — original report
- CrystalDiskInfo General Information — CrystalDiskInfo 官方文件，確認 Transfer Mode 會並列現時同支援嘅 PCIe 模式。
- MSI PCIe Lane Bifurcation and Bandwidth Sharing on X870E／X870 Motherboards — 主機板廠官方整理，展示 M.2、顯示卡插槽、USB4 同晶片組之間點樣共用頻寬。
- MSI MAG X870 TOMAHAWK WIFI User Guide — 官方說明書列明 M2_2／USB4 嘅 x2 分線、BIOS x4 選項同停用 USB4 嘅代價，亦列出 M2_3 只支援 PCIe 4.0 x2。
- HWiNFO Maximum Link Width Query — HWiNFO 作者解釋 root port 報告嘅最大 link width 可以反映 M.2 插槽本身嘅限制，並建議核對主機板資料。
本文根據原文及公開資料整理；資料有出入時，以原文及官方資料為準。
