底板 M.2 散熱片有裝未必貼實：20 塊新底板測試揭出接觸落差
厚散熱片都可能留空隙，換導熱墊前要先睇清楚壓痕
大塊散熱片都可能只係睇落好勁
而家中高階底板嘅 M.2 散熱片愈做愈厚，有啲仲成幅金屬裝甲咁款。不過 Tom’s Hardware 拆開 20 塊 B850、X870／X870E、B760、B860 同 Z890 底板檢查，發現只有 6 塊底板能夠完整貼住測試 SSD 上嘅晶片，而且壓力算得上足夠；另外 5 塊雖然全片有壓痕，但接觸偏輕，餘下 9 塊只貼到 controller 或部分 NAND。貴價旗艦都會失手，平價型號亦有做得好，單睇散熱片體積同底板價錢估唔到結果。
圖片：Wikimedia Commons — Phiarc（CC BY-SA 4.0）

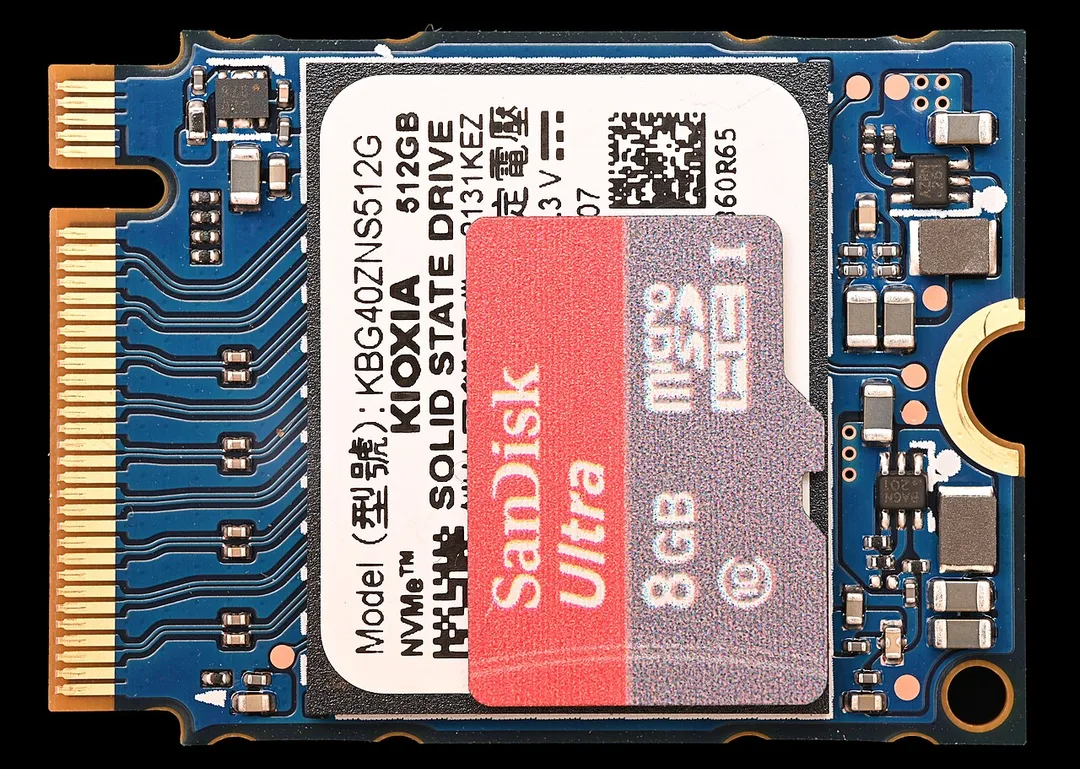

同一塊 M.2 SSD，厚薄其實可以差幾遠
接觸難搞，主要係 M.2 規格容許唔同元件高度。原文整理嘅規格顯示，單面 SSD 頂部元件最高可以由 1.2mm 去到 2.0mm；雙面 SSD 連 PCB 總厚度亦有大約 3.5 至 3.8mm 嘅差距。Tom’s Hardware 今次全程用一條 3.8mm 厚嘅雙面 Crucial T705 2TB 檢查，所以結果只代表呢個組合，換成較薄嘅單面 SSD，壓痕可以完全唔同。呢點亦解釋咗點解一塊固定高度嘅散熱片，好難包辦市面所有 SSD。
過熱降速，多數要長時間寫入先撞到
一般打機、開 app 或讀取零碎檔案，SSD 未必有足夠時間熱到降速。比較易出事嘅場景係搬幾百 GB 素材、複製整個硬碟、剪片用高速 scratch disk、長時間寫 cache，仲有本機 AI dataset 或 database 工作。原文另外用冇散熱片嘅 Transcend 260S 2TB 示範，連續寫入約 50 秒後由接近 4,000MB/s 跌到約 1,700MB/s，後段更一度落到約 600MB/s。呢組數字係特定 SSD 喺冇散熱片下嘅結果，唔代表今次 20 塊底板都會跌到同一速度，但足以睇到降速可以幾突然。
點樣安全睇 thermal pad 壓痕
想檢查可以先正常關機，熄火牛、拔走電源線，再撳一下電源掣放走殘餘電力，做好基本防靜電措施。拆 M.2 散熱片時慢慢垂直揭起，唔好扯爛導熱墊；正常接觸過嘅位置，應該睇到 controller 同 NAND 外形留下嘅連續淺壓痕。完全冇印通常代表有空隙，只得一兩粒晶片有印就係局部接觸；不過壓痕只證明曾經掂到，單靠肉眼判斷唔到實際散熱能力。雙面 SSD 仲要睇底板有冇底部導熱墊同承托設計。
換厚墊唔可以靠估
發現接觸不足，先查該塊底板嘅說明書或問原廠支援，因為導熱墊冇一個通用厚度。例如 ASUS TUF Gaming Z890-Pro WiFi 官方說明書指定損壞後換 1.25mm 導熱墊，但呢個數字唔可以直接套落其他底板；ARCTIC 嘅安裝指引亦叫用家量度實際空隙，再揀啱厚度。墊太薄照樣貼唔到，太厚或太硬就可能頂彎 SSD PCB、令散熱片鎖唔平，甚至拉扯 M.2 插槽。見到 PCB 彎曲或者螺絲要明顯加力先鎖到，就應該停手重查。
保養風險要逐件產品睇
拆底板原裝 M.2 蓋板本身通常係正常安裝步驟，但自行剪墊、換墊或拆 SSD 自帶散熱器，責任就視乎品牌同型號。Transcend 喺 260S 支援頁明確提醒，拆走 SSD 散熱器造成嘅損壞唔受保養保障；如果導熱墊厚度唔啱、螺絲鎖得太緊，或者安裝時整花零件，相關物理損壞未必受保；實際條款要逐個品牌同型號查清楚。穩陣做法係保留原裝導熱墊同所有零件，換之前影低安裝狀態，有疑問就先問代理或原廠，唔好為咗多一點壓痕硬鎖落去。
接觸設計值得留意過散熱片外形
今次樣本得 20 塊底板，又只用一款雙面 SSD，未夠證明邊個品牌長期最好。不過結果至少拆穿咗「有金屬蓋就自然散到熱」呢個假設。GIGABYTE 已經喺部分底板加入 M.2 EZ-Flex 彈性底板，用可活動承托去遷就唔同厚度，方向上合理過一味加大金屬件；官方聲稱，喺指定條件下最多可以降溫 12°C，實際效果仍要睇 SSD、機箱風流同安裝壓力。如果你會用 PCIe 5.0 SSD 長時間搬大型檔案，裝機後檢查一次接觸狀態會穩陣啲。
參考來源
- Tom's Hardware — Are your motherboard's M.2 heatsinks making good contact with your SSD? We tested 20 modern Intel and AMD motherboards to verify — original report
- ASUS TUF Gaming Z890-Pro WiFi 官方說明書 — 官方指定該型號使用 1.25mm 替換導熱墊，亦提醒唔好過度鎖緊螺絲。
- ARCTIC TP-3 官方安裝指引 — 說明導熱墊厚度要按實際頂部同底部空隙選擇。
- GIGABYTE B850 AORUS STEALTH ICE 官方產品頁 — 介紹 M.2 EZ-Flex 彈性底板設計同附帶條件嘅降溫聲稱。
- Transcend PCIe SSD 260S 官方支援頁 — 核對產品資料，同埋原廠關於自行拆除 SSD 散熱器可能影響保養嘅提醒。
本文根據原文及公開資料整理；資料有出入時，以原文及官方資料為準。
