Sony 借台積電製程升級影像感測器，手機相機以外仲押注實體 AI

Sony 做影像感測器，本身已經係全球龍頭，照計冇理由急住交出核心技術。不過手機鏡頭愈塞愈多像素，感測器又要處理高速讀出、HDR、對焦同 AI 資料，單靠 Sony 自己包辦研發同生產，成本會愈來愈高，擴產壓力亦會愈來愈大。今次搵台積電，正正反映感測器競爭已經由像素設計，伸延到製程、堆疊同量產效率。

1 兆日圓仍然係媒體消息

TechNews 科技新報引述《日經》報道，Sony 同台積電計劃合共投資約 1 兆日圓，折合約 63.2 億美元，合資公司股權比例大約係六四分，最快 2029 年喺熊本開始商業生產。不過 Sony 對報道冇評論，台積電當時亦未有回應，所以投資額、持股比例同時間表都未算正式拍板。

雙方五月公布嘅版本保守得多：Sony 只係簽咗一份冇法律約束力嘅 MOU，構思由 Sony 做控股股東，再用熊本縣合志市新廠設立開發同生產線。實際投資會按市場需求分階段考慮，亦以日本政府支援為前提；合資公司要等正式合約同相關條件完成先成立。換句話講，方向已經清楚，規模仍有改動空間。

圖片：Sony Semiconductor Solutions

Sony 想減輕自建廠壓力

Sony 管理層喺業績問答講得幾直接：影像感測器業務過往近似 IDM 模式，由研發一路做到生產都自己處理，而今次合作係轉向 fab-light 嘅第一步。晶圓廠投入大、設備更新快，需求一轉弱，折舊同閒置產能就會拖低盈利。合資可以分擔投資風險，同時保留 Sony 對感測器設計同公司決策嘅控制權。

呢點亦解釋咗點解合作對象係台積電。Sony 過往負責像素部分，邏輯晶片已經會搵台積電等代工廠生產，再由 Sony 完成整合。管理層今次特別提到，像素競爭力其實可拆成設計能力同製程技術；合資後，Sony 可以直接借用台積電嘅製程經驗，亦唔再完全俾自家廠房產能限制住。

感測器早就唔止一塊接光晶片

Sony 主力嘅堆疊式 CMOS 感測器，會把接收光線嘅像素晶片放喺上層，處理訊號嘅邏輯晶片放喺下層，再用銅接點連接。兩層可以各自揀較合適嘅製程：像素層講求感光、雜訊同動態範圍；邏輯層就要塞入高速讀出、記憶、對焦同運算電路。製程縮細配合堆疊密度提升，可以留出更多電路空間，亦有機會壓低耗電同縮細晶片面積。

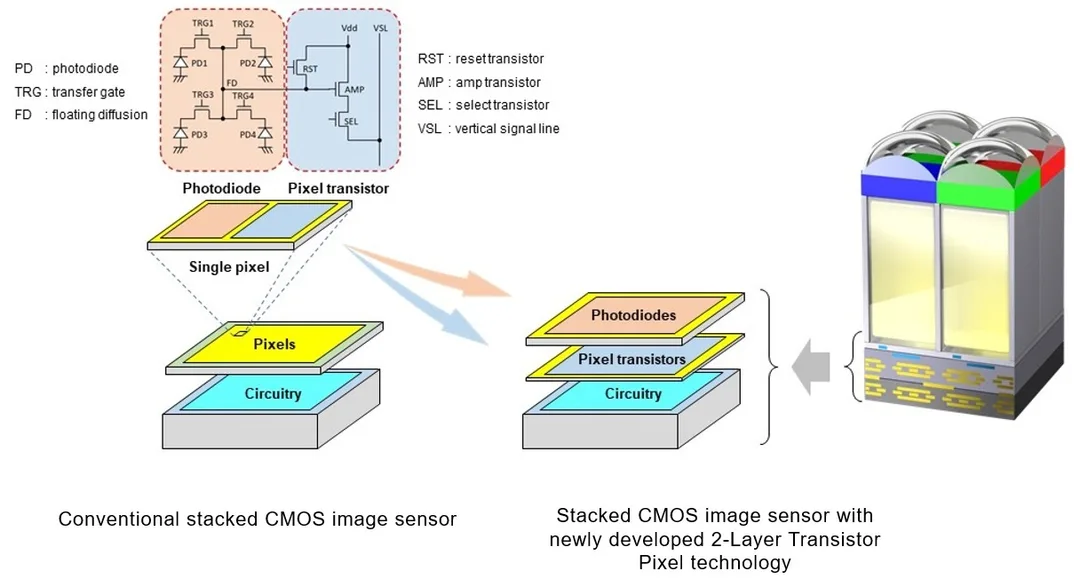

Sony 自己亦有兩層電晶體像素架構，把光電二極管同像素電晶體再分層處理。台積電加入後，潛在價值落喺點樣把呢類複雜結構穩定量產，同埋點樣令像素、邏輯層同封裝更緊密配合。先進製程唔會自動換來靚相，鏡頭、演算法同手機散熱仍然有份；不過讀出速度、雜訊控制同運算空間，確實會左右下一代相機系統可以做到幾多嘢。

手機可能最先受惠，長線需求就睇實體 AI

Sony 官方策略仍然把手機感測器放喺核心位置，所以合作最貼近消費者嘅影響，應該先喺手機多鏡頭、夜景、HDR 同高速影片見到。不過而家冇任何型號、像素規格或畫質數據，亦冇資料證明新產線會供應邊部手機或者相機。最快 2029 年投產都只係《日經》講法，短期買機唔使因為呢份協議改變決定。

更長線嘅需求來自汽車、機械人同工業視覺。呢類裝置要持續看清環境，再即場判斷距離、物件同動作，感測器要供應嘅已經唔單止係一張相，仲包括高速、低延遲而且方便 AI 處理嘅資料。Sony 想預先擴充產能，台積電就多一個日本製造同先進感測器入口。下一步要睇正式合約、實際出資比例，同新產線究竟採用咩製程同堆疊技術。
