ESP32 訊息時鐘 DigiFrame 拆解：Home Assistant、遠端傳訊同成本要點

呢個鐘有咩特別

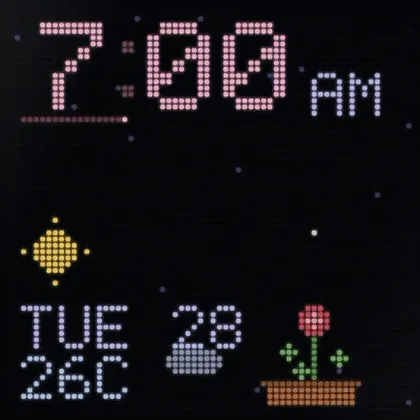

DigiFrame 係 Manohar C 整嘅 64×64 RGB LED 訊息時鐘，核心用 ESP32-S3 N16R8，即 16MB flash 配 8MB PSRAM。除咗用 NTP 對時，佢會向 Open-Meteo 攞天氣資料，亦播到 GIF、捲動文字、生日動畫同夜間自動調暗。最有睇頭嘅係，一粒微控制器已經包辦顯示、網頁介面、藍牙、Telegram 同 MQTT，唔使再放部 Raspberry Pi 喺後面長開。

圖片：Manohar C／DigiFrame GitHub

XDA 寫 Instagram，原始碼其實用 Telegram

XDA 開場話可以經 Instagram 傳訊息，但 DigiFrame 嘅 README、設定檔同原始碼都查唔到 Instagram 整合。專案而家列明嘅遠端入口係 Telegram bot 同 Home Assistant；所謂 cloud dashboard 只係一個放喺網上嘅靜態頁面，實際靠 Web Bluetooth 同附近部鐘連線，離開藍牙範圍就控制唔到。換句話講，Instagram 呢句暫時應視為原文寫錯，砌機前唔好預期可以由 Instagram DM 直送文字。

Telegram 流程就清楚得多：用家向自己開嘅 bot 發指令，ESP32 每隔幾秒向 Telegram 拉新訊息，再檢查 chat ID，最後交畀顯示控制程式處理。呢條路真係做到經網上遙距傳訊，不過文字同 bot token 都會經 Telegram；平台改 API、bot 失效或者外網斷線，遠端功能自然一齊停。專案用嘅係 Telegram Bot API 相關 Arduino library，冇見到非官方 Instagram 自動化服務。

圖片：Manohar C／DigiFrame GitHub

Home Assistant 點接入

DigiFrame 嘅 Home Assistant 整合行 MQTT discovery，預設關閉。你要先有 MQTT broker，例如 Home Assistant 官方建議嘅 Mosquitto app，再喺時鐘 dashboard 填 broker 地址、port、帳戶同密碼。連上之後，Home Assistant 會自動見到亮度、訊息文字欄、慶祝同返回時鐘按鈕，另有模式同溫度 sensor。呢個溫度數字源自網上天氣資料，機內冇溫度感應器，寫 automation 時要分清楚。

日常玩法可以幾實際：門鐘觸發後顯示「門口有人」、洗衣機功率跌返待機就彈出完成提示，或者日落後自動降低亮度。MQTT broker 留喺屋企內聯網會安全好多；要出街控制，可以經 Home Assistant 本身嘅安全遠端連線或 VPN。直接將 MQTT 1883 port 開出街風險太高，亦冇必要。

硬件、接線同製作難度

基本零件包括 Waveshare P2.5 64×64 HUB75 LED panel、ESP32-S3 N16R8 開發板、5V／4A 火牛、16-pin ribbon cable、短 jumper wire，同共地接線。屏幕係 160 × 160mm、1/32 scan，ESP32 要接 RGB 上下半屏、A 至 E 行位址、CLK、LAT 同 OE 等訊號。LED panel 要由獨立 5V 火牛供電，唔可以由開發板 5V pin 硬推；火牛、屏幕同 ESP32 又要共地，否則好易閃爍或者出 ghosting。

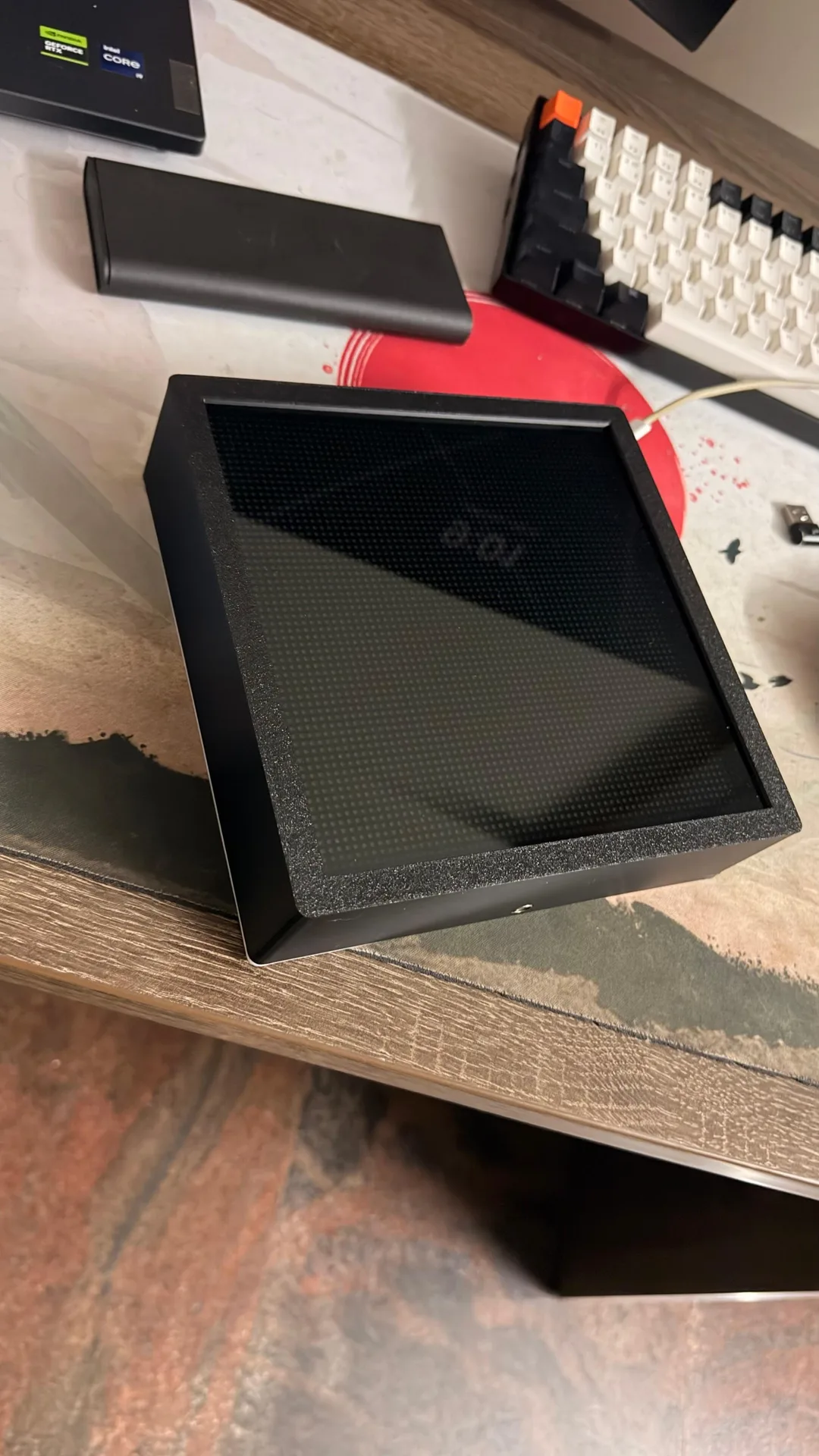

機殼有 frame-box-v1.stl 同 frame-lid-v1.stl，設計預咗 PLA／PETG 同 3.5mm 薄玻璃面。軟件方面要裝 Arduino ESP32 toolchain、多個顯示及網絡 library，再用自訂 partition scheme 編譯同燒錄。首次改 partition table 仲會清空儲存區。單睇硬件同軟件要求，呢個屬於中階 DIY 專案：識基本 ESP32、分得清 HUB75 input、處理到大電流供電先好開工；只玩過插 USB 開發板嘅話，預多啲時間查接線同燒錄問題。

預算大概幾多

2026 年 7 月查價，Waveshare 官方個 P2.5 64×64 panel 標價 US$25.99，折合約 HK$203；香港零件店一塊 ESP32-S3 N16R8 開發板見 HK$95。

私隱同授權有幾個伏位

專案文件講明，本機網頁 dashboard 冇登入驗證，BLE 配對亦預設用「just works」模式；同一網絡或者近距離嘅人，有機會改 Wi-Fi、Telegram、MQTT 設定，甚至經未驗證嘅 OTA 入口更新 firmware。穩陣做法係將佢放入獨立 IoT 網絡、MQTT 用專屬帳戶同 ACL、換走預設嘅 setup hotspot 密碼，再按文件開 BLE passkey。Telegram bot token、Wi-Fi 同 MQTT 密碼會存喺裝置設定檔，唔好寫入公開 repository，懷疑外洩就即刻換 token 同密碼。

原始碼標示 PolyForm Noncommercial 1.0.0，即係 source-available：個人 DIY、教育同研究可以用，賣成品、包入收費服務或者其他商業用途就要另外同作者傾授權。兩個 STL 檔喺同一 GitHub repository 入面，XDA 亦連去作者嘅 MakerWorld 頁面；下載 MakerWorld 版本前，仍要再核對頁面當刻顯示嘅檔案授權。呢個專案幾適合已經玩開 Home Assistant 同 ESP32 嘅人，開工前要先買啱 N16R8 開發板同 5V／4A 供電，跟住再處理機殼。

參考來源

• XDA Developers — This awesome ESP32 clock lets you send messages to it anywhere in the world — original report
• DigiFrame GitHub repository — 作者 Manohar C 公開嘅原始碼、硬件清單、接線、燒錄方法、遠端控制流程同安全說明。
• DigiFrame PolyForm Noncommercial 授權 — 確認個人及非商業用途條款，商業用途要另外取得授權。
• DigiFrame 3D 打印檔 MakerWorld 頁面 — XDA 指向嘅機殼打印檔來源；下載前要再核對頁面當刻嘅檔案授權。
• Waveshare RGB-Matrix-P2.5-64x64 產品頁 — 核對屏幕尺寸、HUB75、1/32 scan、5V／4A 供電同官方標價。
• Home Assistant MQTT 官方文件 — 核對 Mosquitto、MQTT discovery、帳戶設定同避免公開 broker 嘅背景。
• 香港 ESP32-S3 N16R8 開發板產品頁 — 參考香港零件供應同本地標價，估算整體成本範圍。

本文根據原文及公開資料整理；資料有出入時，以原文及官方資料為準。
